Комбинированная система сверхвысокого вакуума, ионный насос для распыления – комплект титановых сублимационных насосов

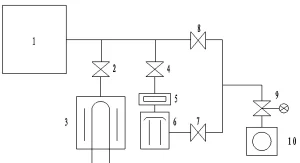

Рис. 5-17 Комбинированная система сверхвысокого вакуума: 1- вакуумная камера 2- Задвижка сверхвысокого вакуума 3- Ионный насос для распыления – Группа насосов для сублимации титана 4- Задвижка сверхвысокого вакуума 5- холодная ловушка 6- диффузионный насос 7- передний клапан трубопровода 8- Клапан трубопровода сверхвысокого вакуума 9- выпускной клапан 10- механический вакуумный насос

На рисунке 5-17 показан другой тип комбинированной системы сверхвысокого вакуума. Система подходит для печей вакуумной герметизации, печей для обжига листового тантала и другого оборудования. Основным насосом системы является ионный насос для распыления-группа насосов для сублимации титана. Предельный вакуум в вакуумной камере может достигать 5×10-7 Па. Система оснащена блоком, состоящим из масляного диффузионного насоса и механического насоса, который используется для грубой перекачки и предварительной перекачки в качестве основного насоса и может откачивать большое количество выделяющегося в процессе
